Vous avez le télérupteur Legrand 49107 entre les mains. Le tableau électrique est ouvert devant vous. Une pointe d'hésitation s'installe, et c'est parfaitement normal. Les schémas trouvés en ligne datent souvent d'une décennie. Ils manquent de clarté ou vous inondent d'un jargon théorique indigeste. Et franchement, personne n'a envie de provoquer un court-circuit général en tâtonnant au hasard avec les fils de son installation. Nous avons conçu ce guide pour éliminer totalement vos doutes. Voici notre méthode chirurgicale, calquée sur les normes de sécurité 2026. L'objectif ? Réussir votre montage du premier coup, sans risque et sans la moindre goutte de sueur.
Le schéma de câblage du télérupteur Legrand 49107 nécessite un raccordement en 3 ou 4 fils. Pour un montage standard, reliez la phase (rouge) à la borne 1, le retour lampe (violet) à la borne 2, et les boutons poussoirs sur les bornes A1 et A2. Coupez toujours le disjoncteur avant d'intervenir.
Comprendre le fonctionnement du télérupteur Legrand 49107
Ce modèle spécifique est aujourd'hui le standard absolu sur le rail DIN des tableaux résidentiels pour une raison simple : sa fiabilité. Oubliez les anciens mécanismes bruyants qui réveillaient toute la maison à chaque allumage. Le Legrand 49107 offre une discrétion absolue et une conception extrêmement robuste.
Son principe de base repose sur deux éléments bien distincts. D'un côté, une bobine électromagnétique reçoit une impulsion électrique brève à chaque pression sur un interrupteur. De l'autre, un contact sec agit comme un véritable pont-levis. Il bascule pour laisser passer ou bloquer le courant vers vos ampoules. Cette mécanique sépare totalement l'ordre d'allumage venant de vos boutons et la distribution d'énergie vers votre lumière.
Caractéristiques techniques et bornier du modèle 49107
Avant de manipuler le moindre fil, je vous conseille vivement d'apprendre à lire la façade de votre composant. Le bornier comporte deux zones stratégiques. Tout d'abord, la borne A1 correspond à l'entrée du circuit de commande et reçoit le fil provenant de vos boutons poussoirs. Juste à côté, la borne A2 gère la sortie de ce même circuit de commande. On la connecte généralement au neutre pour refermer la boucle de la bobine. Ensuite, passez à la puissance. La borne 1 gère l'entrée du circuit de puissance en accueillant la phase provenant directement de votre disjoncteur. Enfin, la borne 2 gère la sortie du circuit de puissance. Elle achemine le courant vers vos points lumineux via le fil de retour lampe.
Si vous hésitez avec d'autres modules pour votre tableau ou cherchez à équiper un chantier plus complexe, comparez vos options avec le Legrand 49119. Cela vous aidera à sélectionner l'appareillage le plus adapté à votre besoin.
La différence entre le câblage 3 fils et 4 fils
Je le vois très souvent sur les chantiers, l'erreur la plus courante consiste à confondre ces deux architectures. Le montage 4 fils reste la norme absolue en 2026. Cette méthode garantit une sécurité maximale. Elle distribue la phase et le neutre de manière complètement séparée entre les poussoirs et les points d'éclairage.
Le câblage 3 fils se rencontre presque exclusivement lors de rénovations sur d'anciennes installations d'avant les années 90. Dans ce cas précis, les poussoirs partagent un point commun avec les lampes. Ce détail complexifie énormément le repérage des câbles. Si vous rénovez un vieux bâtiment et devez travailler sans neutre disponible au niveau des interrupteurs, pas de panique. Suivez simplement notre mode opératoire dédié au télérupteur 3 fils sans neutre au poussoir pour adapter votre montage en toute conformité.
Préparation et sécurité électrique avant intervention
Toute manipulation dans un tableau électrique exige une rigueur absolue. La norme NF C 15-100 en vigueur en 2026 ne laisse aucune place au hasard. Votre circuit d'éclairage nécessite obligatoirement la protection d'un disjoncteur 10A. On tolère parfois du 16A selon la section des fils, mais le 10A reste le standard absolu pour la lumière. Coupez l'alimentation générale ou le disjoncteur divisionnaire concerné. Vérifiez l'absence de tension avec un testeur avant d'insérer le moindre outil.
Pour opérer proprement, voici le code couleur strict à respecter pour identifier vos conducteurs :
| Fonction du fil | Borne de destination sur le 49107 | Couleur normalisée 2026 |
|---|---|---|
| Phase (Alimentation puissance) | Borne 1 | Rouge, Marron ou Noir |
| Retour Lampe (Alimentation éclairage) | Borne 2 | Violet |
| Navette (Retour des poussoirs) | Borne A1 | Orange ou Blanc |
| Neutre (Fermeture du circuit) | Borne A2 | Bleu |
Rassemblez également sur votre plan de travail le matériel suivant :
- Un tournevis isolé (cruciforme et plat).
- Une pince à dénuder calibrée.
- Des connecteurs automatiques type Wago.
- Un multimètre numérique.
- Du fil de section 1,5 mm².
Réaliser le schéma de câblage Legrand 49107 en 4 étapes
Passons maintenant à la pratique. Je vous invite à procéder avec méthode. Respectez l'ordre exact de ces opérations pour assembler votre circuit de puissance et votre circuit de commande sans faire d'étincelles.
Étape 1 : raccordement du disjoncteur de protection (phase et neutre)
Partez de votre disjoncteur 10A. Tirez un fil de phase rouge depuis la sortie de ce disjoncteur et insérez-le directement dans la borne 1 du télérupteur. Raccordez ensuite le fil de neutre bleu sortant du disjoncteur. Acheminez-le vers vos points d'éclairage.
Créez un pontage propre pour alimenter la bobine. Tirez un petit fil bleu de la sortie neutre du disjoncteur vers la borne A2 de votre module Legrand.
Étape 2 : câblage des boutons poussoirs sur les bornes A1 et A2

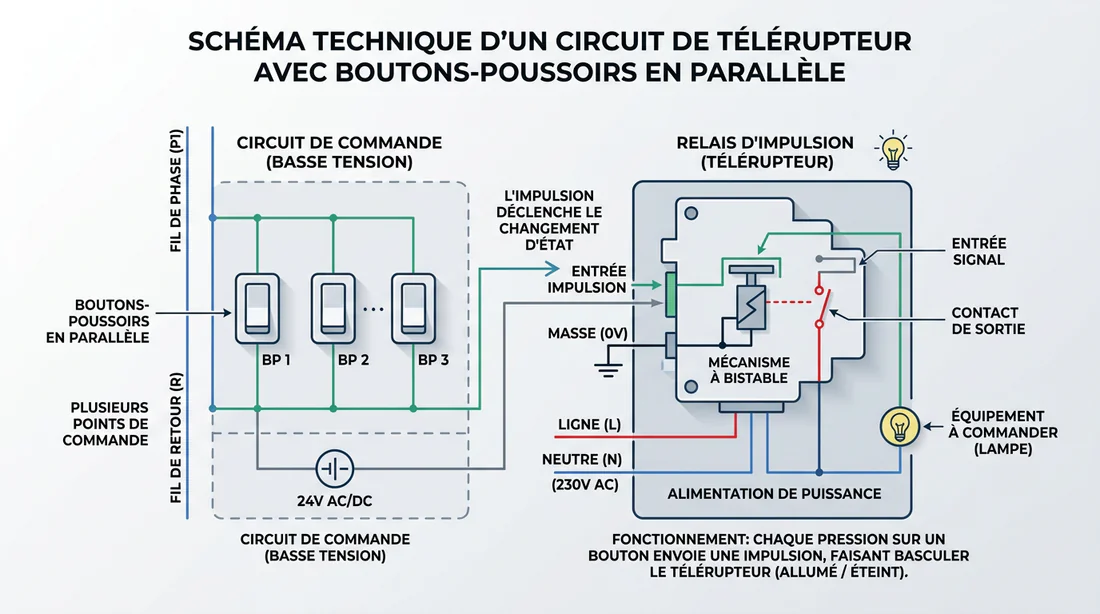

Le fonctionnement de vos interrupteurs repose entièrement sur ce raccordement. Alimentez l'entrée de vos boutons poussoirs. Pour cela, piquez une phase rouge depuis la sortie du disjoncteur 10A. Connectez ensuite la navette (le fil orange ou blanc) à la sortie de vos interrupteurs. Ramenez ce fil directement dans la borne A1 de votre télérupteur. À chaque pression sur un bouton, l'impulsion électrique voyagera par ce fil orange jusqu'à la bobine.
Étape 3 : connexion du circuit d'éclairage aux bornes 1 et 2
Il est temps de raccorder l'ampoule. Prenez le fil de retour lampe (idéalement violet) provenant de votre point lumineux. Verrouillez-le fermement dans la borne 2 de votre module modulaire. Vérifiez un point critique, à savoir que le neutre bleu tiré lors de la première étape arrive bien directement au culot de votre ampoule. Votre boucle de puissance est maintenant physiquement complète.
Étape 4 : test de continuité et mise sous tension
Je vous arrête tout de suite, ne relevez pas la manette du disjoncteur dans la précipitation. Prenez votre multimètre et réglez-le sur la fonction « test de continuité ». C'est le mode qui émet un bip sonore. Placez une pointe de touche sur la phase de l'éclairage et l'autre sur le neutre. Si l'appareil sonne de façon continue sans aucune action sur les boutons, le verdict est sans appel. Vous avez créé un court-circuit franc, généralement à cause d'une inversion entre la phase et le neutre. Si le multimètre reste silencieux, le câblage est sain. Vous pouvez armer le disjoncteur 10A et tester l'allumage avec satisfaction.
Résolution des pannes : 3 problèmes fréquents sur le Legrand 49107
Même en respectant les règles à la lettre, l'électricité réserve parfois des surprises. Voici les trois scénarios typiques que nous croisons régulièrement sur les chantiers. Je vous explique la marche à suivre pour corriger le tir immédiatement.
Problème 1 : les lampes restent allumées en permanence
La lumière refuse de s'éteindre malgré vos appuis répétés ? Le problème provient rarement du module Legrand lui-même. Inspectez immédiatement vos boutons poussoirs. Un mécanisme vieillissant bloque parfois en position fermée. Ce défaut maintient la bobine sous tension de façon continue. L'astuce consiste à débrancher la borne A1. Si la lumière s'éteint, cherchez le coupable parmi vos interrupteurs et remplacez-le. L'autre cause classique reste le raccordement erroné du retour lampe. Celui-ci a peut-être été branché sur une phase permanente au lieu de transiter sagement par la borne 2.
Problème 2 : le télérupteur claque mais la lumière ne s'allume pas
Vous entendez le bruit mécanique caractéristique « clac » à chaque pression. Pourtant, la pièce reste plongée dans l'obscurité. Ce symptôme indique un diagnostic précis. Votre circuit de commande relié aux bornes A1 et A2 fonctionne parfaitement. Le défaut se cache forcément dans le circuit de puissance. Vérifiez l'alimentation de la borne 1 par la phase du disjoncteur. Si le courant arrive bien, sortez l'escabeau et inspectez le plafond. Le fil neutre de l'ampoule est très probablement déconnecté ou rompu à l'intérieur d'une boîte de dérivation.
Problème 3 : bruit de grésillement anormal au tableau électrique
Je suis très catégorique sur ce point, un grésillement provenant du tableau électrique n'a rien d'anodin. Il signale un arc électrique naissant. C'est le synonyme d'un danger immédiat et d'un vrai risque d'incendie. Sur le Legrand 49107, ce phénomène se produit à cause d'un fil mal engagé ou insuffisamment serré dans les bornes à vis. Réagissez vite et coupez immédiatement l'alimentation générale. Resserrez avec fermeté toutes les vis des bornes 1, 2, A1 et A2. Une astuce simple, le cuivre demande une longueur de dénudage d'environ 12 mm. C'est la condition requise pour garantir un contact parfait avec les mâchoires métalliques.
FAQ
Puis-je mélanger des boutons poussoirs de marques différentes avec un télérupteur Legrand ?
Oui, cette configuration fonctionne sans le moindre souci. Le module Legrand réagit à une impulsion électrique standardisée. La marque de vos interrupteurs n'a donc aucune importance. L'unique impératif exige d'utiliser des modèles à contacts secs, et surtout pas des interrupteurs va-et-vient classiques.
Quel ampérage de disjoncteur choisir pour protéger le Legrand 49107 ?
La règle ne souffre d'aucune exception. Le circuit d'éclairage rattaché à ce type de composant exige la protection d'un disjoncteur divisionnaire de 10A. Cette valeur est spécifiquement calibrée pour sécuriser un câblage standard en section 1,5 mm² selon la norme électrique actuelle.
Peut-on remplacer le Legrand 49107 par un télérupteur silencieux ?
Le modèle 49107 bénéficie d'une excellente réputation de discrétion. Toutefois, il conserve un très léger bruit mécanique au basculement du contact. Si votre tableau électrique se trouve au milieu de votre salon, l'option des équivalents 100% électroniques mérite réflexion. Sans pièces mécaniques mobiles, ils opèrent dans un silence vraiment absolu.
Votre installation est maintenant terminée, testée et sécurisée. Avez-vous rencontré des difficultés particulières lors du repérage de vos anciens câbles dans les boîtes d'encastrement ? Partagez votre expérience ou posez vos questions techniques dans les commentaires ci-dessous, je me ferai un plaisir de vous aiguiller.
