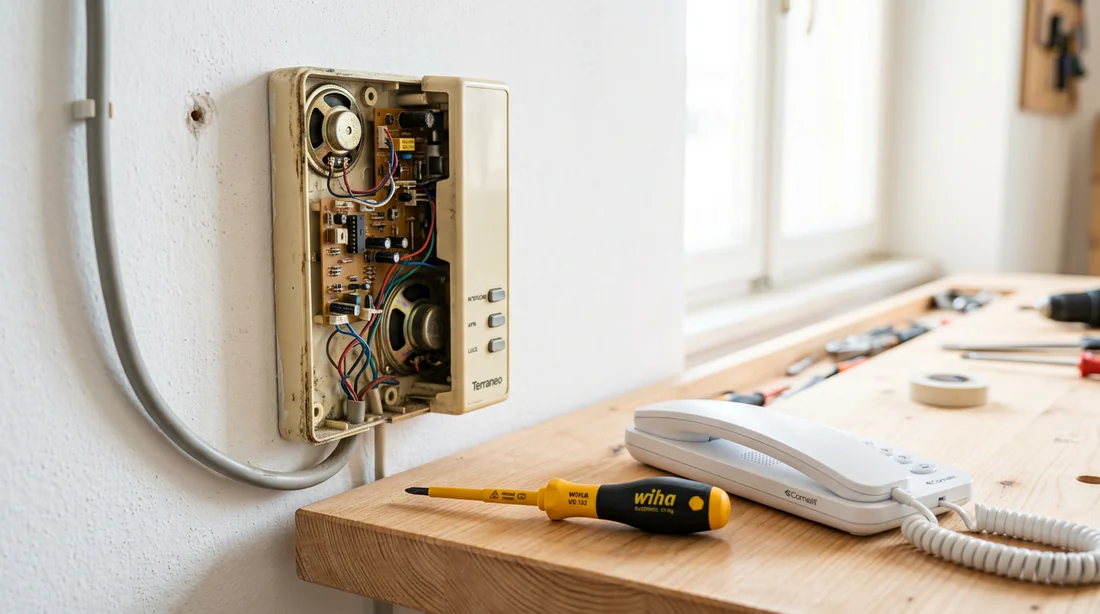

Votre vieil interphone vient de rendre l'âme et vous voilà face à un boîtier éventré. Cinq fils pendent au mur. Aucun code couleur logique à l'horizon. La peur de provoquer un court-circuit général dans l'immeuble vous paralyse. Soufflez un coup. Remplacer cette antiquité est une opération tout à fait faisable si vous avez la bonne méthode et le bon schéma sous les yeux.

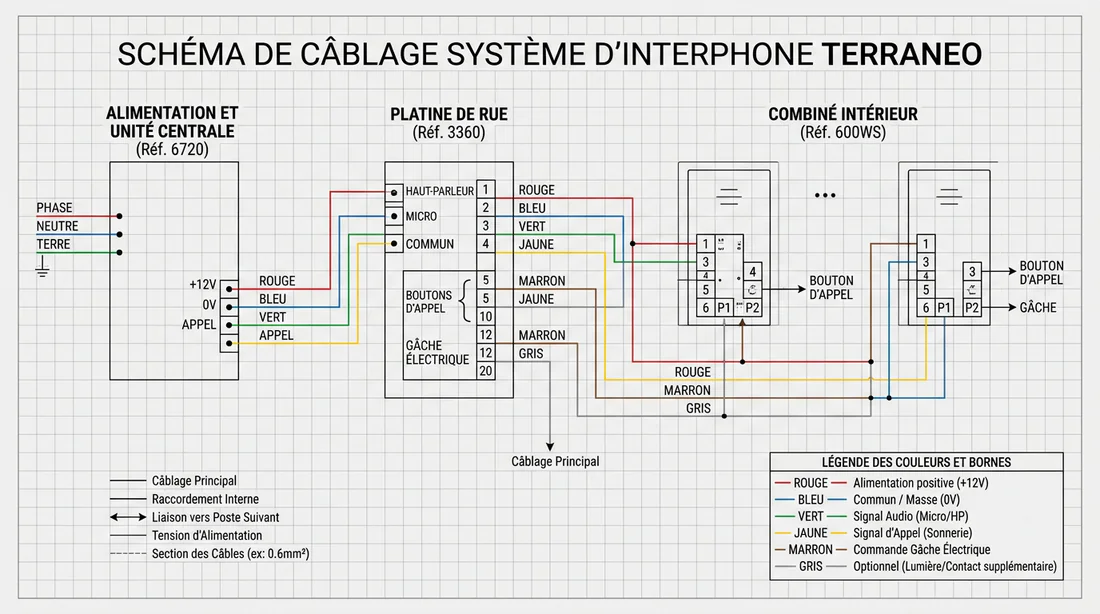

Le schema de cablage interphone terraneo 5 fils repose sur une numérotation standard. La borne 1 gère l'écoute, la borne 2 le micro, la 3 sert de masse commune, la 6 correspond à la sonnerie (ronfleur) et la borne P (ou 9) déclenche la gâche de la porte.
Comprendre le fonctionnement du système 5 fils Terraneo
Le système analogique 4+n reste la norme absolue dans les vieux immeubles. La logique est limpide. Quatre fils sont communs à tous les appartements et un fil spécifique sert uniquement à appeler votre logement.
Mais attention au piège. Les couleurs des câbles ne signifient strictement rien. Oubliez le rouge, le vert ou le bleu. À l'époque, chaque électricien piochait dans les bobines qu'il avait sous la main. Je le vois tout le temps sur le terrain. Seule la position du fil sur le bornier compte.
Avant de manipuler quoi que ce soit, coupez le courant. C'est non négociable. L'intervention se fait impérativement hors tension. Nous l'avons déjà longuement expliqué dans notre guide sur le branchement d'un disjoncteur différentiel Debflex, l'usage des protections modulaires au tableau général garantit votre sécurité.
Correspondance des bornes : le tableau de câblage
Pour vous éviter des maux de tête, voici le décodage exact du bornier d'origine. Chaque numéro a sa fonction précise.
| Numéro de borne Terraneo | Fonction | Explication technique |
|---|---|---|
| 1 | Haut-parleur (Écoute) | Amène le signal audio depuis la platine de rue. C'est ce qui vous permet d'entendre le visiteur. |
| 2 | Microphone (Parole) | Transporte votre voix vers l'extérieur. |
| 3 | Masse commune (Commun) | Le retour négatif indispensable pour fermer le circuit électrique. |
| 6 | Appel (Sonnerie) | Reçoit le courant, souvent du 12V AC, pour faire vibrer le fameux ronfleur lors d'un appel. |
| 9 ou P | Ouverture (Gâche) | Ferme le contact avec la masse et libère la porte en bas. |
Trois étapes pour installer ou remplacer votre combiné
Respectez cet ordre à la lettre. C'est le meilleur moyen de réussir l'installation du premier coup et d'éviter un court-circuit désastreux sur la ligne commune.
Étape 1 : repérage et étiquetage de l'ancien câblage

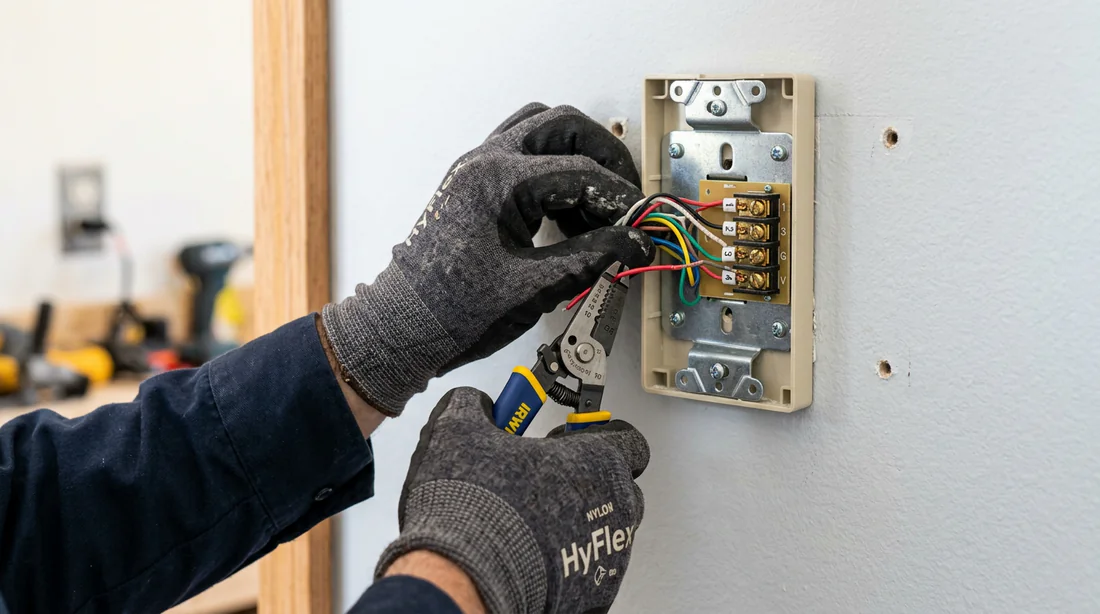

L'erreur fatale ? Arracher tous les fils de l'ancien combiné sans réfléchir. Avant de desserrer la moindre vis, sortez votre smartphone et photographiez le câblage.
Utilisez de petits morceaux de ruban adhésif pour étiqueter physiquement chaque fil avec son numéro de borne d'origine. C'est votre seule assurance-vie si le nouveau branchement échoue.
Étape 2 : branchement du circuit audio et de la masse
Insérez et serrez toujours en premier le fil de la masse sur la borne 3, ou son équivalent sur le nouveau modèle.
Une fois cette masse sécurisée, passez aux fils audio sur les bornes 1 et 2. Pourquoi cet ordre ? Connecter la masse d'abord bloque les éventuelles tensions parasites capables de griller les minuscules composants audio de la carte mère.
Étape 3 : connexion du ronfleur et de la gâche électrique
On termine par les commandes. Vissez le fil d'appel sur la borne 6 pour alimenter le ronfleur. Enfin, placez le fil d'ouverture sur la borne 9 ou P. Je vous recommande de tester le bouton de la porte en tout dernier, une fois le capot refermé. Vous saurez vite si le contact libère bien la gâche au rez-de-chaussée.
Tableau d'équivalence pour combiné universel
Si vous lisez ceci, vous cherchez sans doute à remplacer votre antiquité par un modèle universel tout neuf. Le groupe Legrand a absorbé Terraneo depuis belle lurette. Terraneo et Bticino partagent d'ailleurs le même ADN technologique. Nous décortiquons cette évolution dans notre article dédié au système Legrand 49119.
Voici comment transposer vos vieux fils sur les borniers des grandes marques actuelles :
| Borne d'origine (Terraneo) | Urmet (ex: 1130/16) | Fermax (Universel) | Bticino / Legrand |
|---|---|---|---|
| 1 (Écoute) | 1 | 6 | 1 |
| 2 (Micro) | 2 | 2 | 2 |
| 3 (Masse) | 6 | 3 | 3 |
| 6 (Appel) | 7 | 4 | 6 |
| 9 ou P (Gâche) | 9 | 1 | T (ou 9) |
Trois pannes fréquentes et mes solutions terrain
Même avec un câblage parfait, les vieux immeubles réservent des surprises. Voici les galères les plus fréquentes et comment s'en sortir.
Panne 1 : le son grésille ou fait un larsen
Vous entendez un sifflement insupportable dès que vous décrochez ou la voix sature complètement. Ce problème trahit presque toujours une inversion entre les fils 1 et 2, ou un micro réglé beaucoup trop fort. Contrôlez d'abord vos deux fils audio. Si l'ordre est bon, prenez un petit tournevis et baissez légèrement le potentiomètre du micro. Cherchez une minuscule vis cruciforme souvent marquée « MIC » sur la carte mère de l'appareil.
Panne 2 : la porte refuse de s'ouvrir
Vous entendez le visiteur parfaitement, mais le bouton d'ouverture agit dans le vide. Le circuit entre la borne de la gâche et la masse est coupé ou oxydé. Sortez votre multimètre en mode testeur de continuité. Placez les pointes sur les fils 9 et 3. Vous ne voyez aucun changement de valeur quand vous simulez un appui ? Le fil est probablement sectionné quelque part dans les gaines de l'immeuble. C'est classique.
Panne 3 : le ronfleur reste muet
On sonne en bas, mais chez vous, c'est le silence radio. Le signal de 12V n'arrive tout simplement pas jusqu'à la borne 6 de votre combiné. Regardez bien si le fil 6 n'est pas écrasé sous le plastique du boîtier. S'il est en parfait état, cherchez le coupable ailleurs. C'est bien souvent le bouton d'appel lui-même qui a rendu l'âme sur la platine de rue.
Redonner vie à une installation des années 80 donne une vraie satisfaction. Avez-vous réussi à dompter votre câblage avec ce tableau d'équivalence ? Dites-moi dans les commentaires quelle marque de combiné universel vous avez choisie et si vous êtes tombé sur un code couleur totalement lunaire !
FAQ
Les couleurs des fils ont-elles une importance sur un interphone Terraneo ?
Non, absolument aucune. Le code couleur dépendait uniquement des humeurs et des bobines de l'électricien de l'époque. Seul le numéro de la borne définit la fonction du câble.
Peut-on remplacer un interphone 5 fils par un 2 fils ?
Non. C'est techniquement impossible. Pour passer en deux fils, il faut recâbler tout le bâtiment et changer la platine extérieure commune.
Pourquoi la sonnerie de mon vieil interphone est-elle si forte ?
Votre appareil utilise un ronfleur mécanique alimenté en 12V AC. Cette technologie fait vibrer une lamelle métallique. C'est brutal, typique des vieux modèles 5 fils, et ça réveille tout le monde.
