Je le vois tous les jours sur les chantiers. Vous montez un mur de soutènement ou la structure de votre future piscine, et soudain, le doute s'installe. Cette peur viscérale de voir des tonnes de terre ou la pression de l'eau éventrer l'ouvrage au premier aléa du terrain. Les visuels techniques clairs manquent cruellement. Résultat ? Assembler et croiser ses fers à béton devient un vrai casse-tête. Pourtant, c'est là que ça devient intéressant. La solidité de votre mur ne tient pas de la magie. Elle repose sur une architecture tridimensionnelle stricte et millimétrée.
Le schéma de ferraillage d'un bloc à bancher s'articule autour de trois axes : les fers d'attente verticaux scellés dans la fondation, les tors horizontaux placés à chaque rangée (ou toutes les deux rangées), et les fers verticaux insérés avant le coulage. Le diamètre standard de l'acier (HA) varie de 8 à 10 mm.

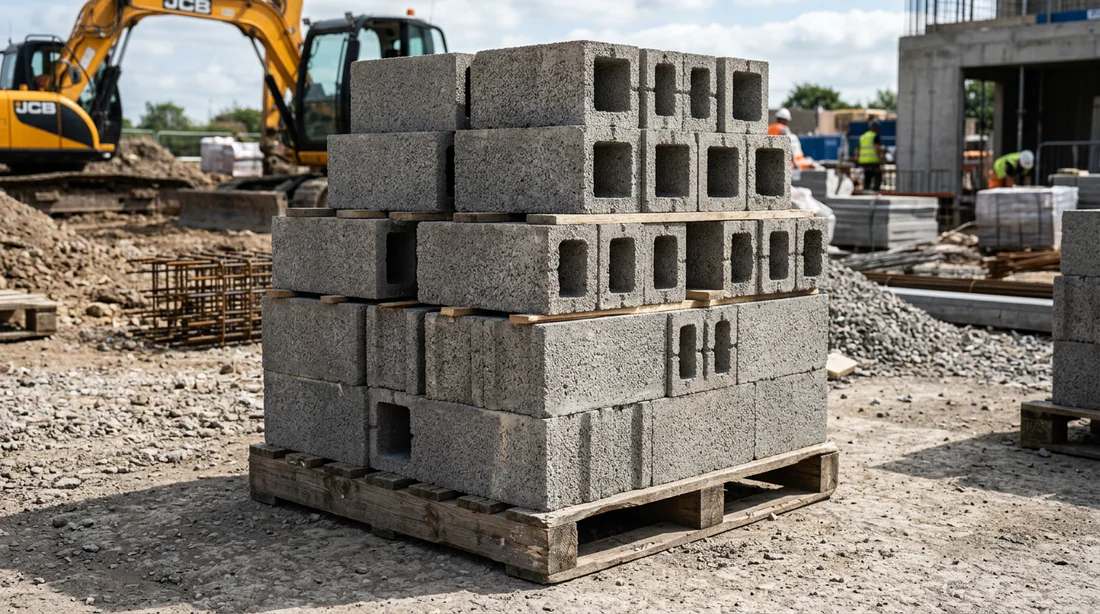

Le principe de base du bloc à bancher
Contrairement aux idées reçues, ce bloc n'est absolument pas porteur. Oubliez tout de suite le comportement du parpaing classique. L'élément en béton agit exclusivement comme un coffrage perdu. C'est un simple moule. La véritable force de votre maçonnerie provient de la cage d'armature en acier associée au béton coulé dans les alvéoles. Face aux tonnes de terre ou d'eau, la conformité au DTU 20.1 applicable en 2026 vous sauvera la mise. Un ferraillage approximatif conduit tout droit à l'effondrement de la structure. Je suis toujours effaré de voir certains amateurs bricoler cette étape.

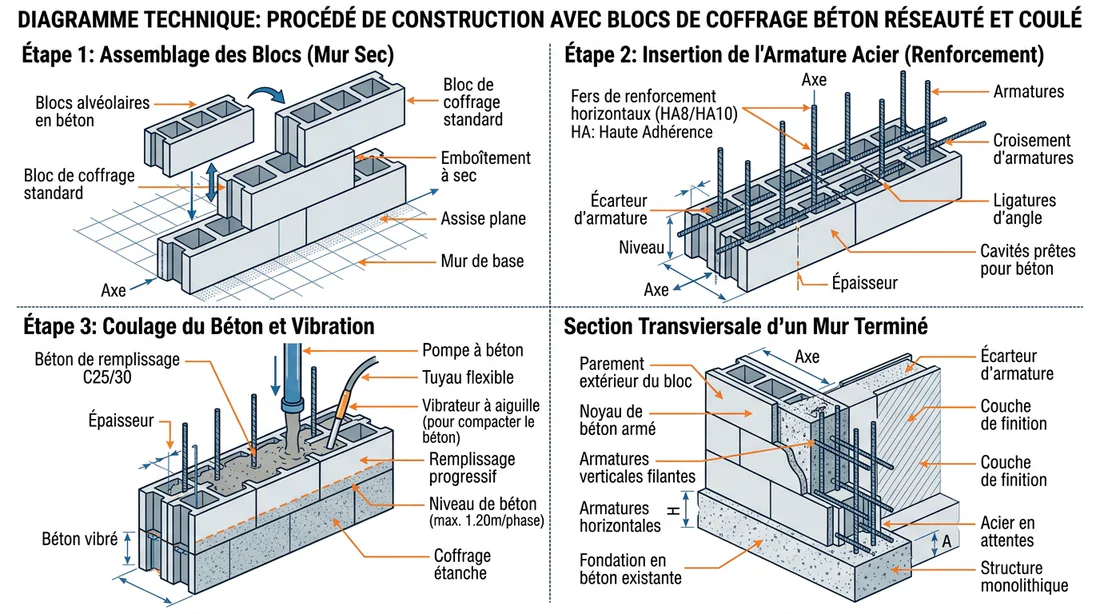

Le schéma complet du ferraillage étape par étape
L'armature de ce type de mur fonctionne comme un squelette global. Ce maillage en trois dimensions transfère les efforts de la base vers le sommet. Nous allons détailler le montage de cette ossature technique.
Les fers d'attente dans la semelle de fondation
Tout démarre sous terre. Le verrouillage de l'ouvrage à sa base s'anticipe dès le coulage de la semelle de fondation. Avant que le béton ne tire, placez vos fers d'attente.
- Plantez ces barres d'acier verticalement avec un espacement régulier calé sur la largeur des encoches de vos blocs. On parle généralement d'un fer tous les 20 à 25 cm.
- Centrer le tout parfaitement vous évitera des sueurs froides plus tard.
- Ces attentes doivent dépasser du niveau fini de la fondation sur une bonne longueur. C'est la seule façon d'assurer un recouvrement correct avec les aciers de la paroi.
Le ferraillage horizontal entre les lits de blocs
Vous empilez vos rangs à sec. Le maillage horizontal prend forme. Les blocs intègrent des encoches de guidage spécifiquement moulées pour recevoir vos barres d'acier, ces fameux tors haute adhérence (HA).
Placez les fers bien à plat dans ces rigoles. La fréquence de pose détermine la résistance à la flexion. Faut-il en prévoir à chaque rangée ? Pour une piscine ou un soutènement lourd, je vous réponds un grand oui. La pose s'effectue à chaque lit. Pour un petit muret de clôture, un chaînage horizontal toutes les deux rangées fait largement l'affaire.
Le ferraillage vertical avant coulage
Vos blocs trônent à la hauteur voulue. C'est l'heure du chaînage vertical.
Glissez les fers à béton depuis le sommet du mur, pile dans l'alignement des alvéoles. L'objectif est de chevaucher précisément les attentes plantées dans la fondation. Cette continuité amarre le mur à sa base de manière définitive. Elle bloque tout risque de basculement.
Le traitement critique des angles et intersections
C'est franchement inquiétant de voir le nombre d'erreurs commises ici. Les angles concentrent toute la tension de rupture. Tordre brutalement une barre d'acier droite pour former un angle à 90 degrés détruit sa fibre mécanique. Oubliez cette pratique.
Travaillez toujours avec des équerres d'angle. Ces fers pré-pliés en « L » se croisent pour lier les armatures horizontales des deux pans de mur perpendiculaires. La continuité mécanique devient parfaite et l'effort se répartit sur toute la longueur de la construction.
Les 4 règles d'or pour garantir la solidité de votre mur
La physique des matériaux ne pardonne pas. Appliquer ces calculs à la lettre vous évitera des fissures dramatiques, voire pire.
Règle 1 : la longueur de recouvrement
L'acier ne pousse pas en barres infinies. Vous allez devoir prolonger vos fers et les superposer. Attention, c'est le maillon faible du mur. La règle mathématique pour lier deux armatures exige un chevauchement de 50 fois le diamètre du fer.
Prenons l'exemple de deux barres de 10 mm de diamètre (HA10). La zone de croisement mesurera très exactement 50 cm. En dessous de cette valeur, la ligature lâchera sous l'effort de traction.
Règle 2 : le choix du diamètre de l'acier
Choisir le bon calibre d'acier fait la différence entre un mur qui tient et un mur qui tombe.
- Le format HA8 reste réservé aux petits murets décoratifs. Il ne supporte aucune charge.
- Le HA10 devient la norme pour les grandes clôtures ou la structure des bassins. D'ailleurs, avoir une maçonnerie parfaite ne fait pas tout pour votre baignade. Si vous constatez des soucis d'eau trouble une fois le chantier fini, allez découvrir pourquoi un dépôt blanc se forme au fond de la piscine pour régler le problème à la source.
- Le HA12 encaisse les charges colossales des murs de soutènement de très grande portée.
Règle 3 : le respect de l'enrobage du béton
Une armature collée contre la paroi du bloc signe l'arrêt de mort du mur. L'acier ne doit toucher ni le polystyrène ni le béton du bloc. Il lui faut un enrobage de 2 à 3 cm de béton coulé de toutes parts.
Sans cette épaisseur de protection minérale, l'eau s'infiltre. Le métal rouille, gonfle et fait éclater la structure de l'intérieur. C'est un désastre absolu.
Utilisez de petits centreurs en étoile en plastique. Fixés sur vos aciers, ils centrent la cage d'armature dans l'alvéole pendant le coulage. L'enrobage reste parfait de bout en bout.
Règle 4 : le coulage par paliers
Remplir un mur de 3 mètres d'un seul coup est la pire idée possible. La pression hydrostatique du béton frais détruira tout.
Nous procédons toujours par paliers de 1,50 m de hauteur maximum. Les blocs du bas résistent ainsi au poids. Passez une aiguille vibrante pour chasser l'air et tasser le mélange. Faites des plongées rapides. Ne frappez surtout pas la cage de ferraillage.
Tableau récapitulatif : dimensionnement du ferraillage selon votre projet
Voici les prescriptions techniques pour calibrer votre acier en fonction de l'effort que subira le béton banché.
| Type de projet | Diamètre fer vertical conseillé | Fréquence des fers horizontaux |
|---|---|---|
| Muret paysager (< 1m) | HA8 | 1 rang sur 2 |
| Clôture exposée au vent (> 1m50) | HA10 | 1 rang sur 2 |
| Piscine enterrée | HA10 (selon étude béton) | À chaque rangée |

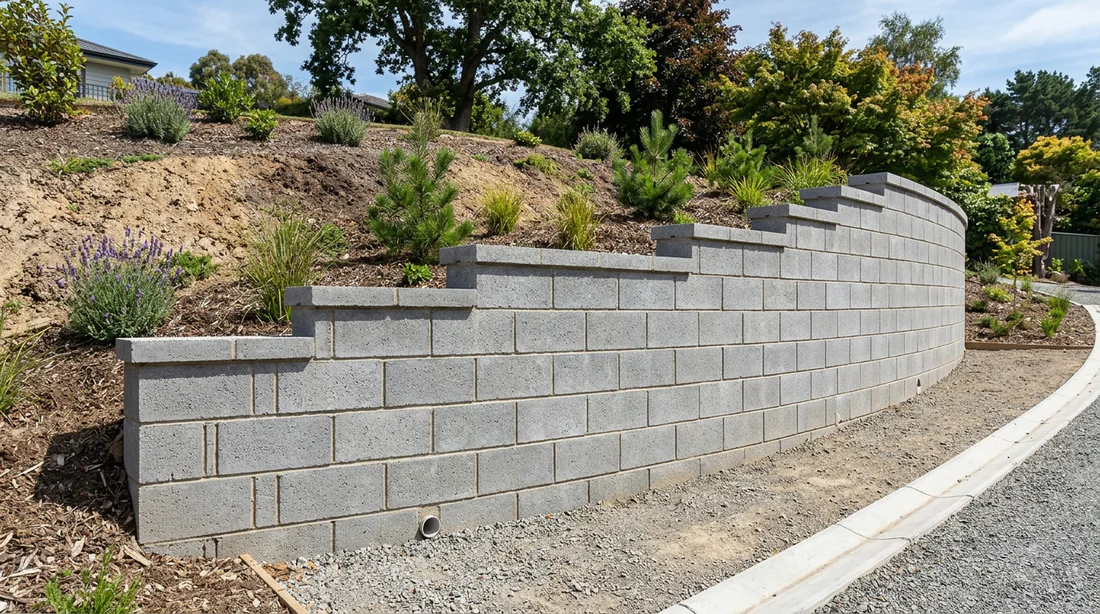

| Mur de soutènement (> 1m50) | HA10 à HA12 | À chaque rangée |
FAQ
Faut-il mettre un ferraillage horizontal à chaque rangée de blocs à bancher ?
La réponse dépend de la charge. Pour une piscine ou un mur de soutènement, la pose à chaque rangée est non négociable. Sur un petit muret décoratif, placer un acier horizontal une fois sur deux passe très bien.
Comment relier un mur en bloc à bancher à sa fondation ?
Tout repose sur les fers d'attente verticaux. Nous les plantons dans la semelle encore fraîche. Ils dépassent largement du sol. Vous venez ensuite glisser vos premiers blocs à bancher directement dessus.
Puis-je plier mes fers à béton moi-même pour les angles ?
Vous pouvez le faire avec une griffe à cintrer de chantier. Mais honnêtement, le risque d'abîmer la structure moléculaire du métal est énorme. Les équerres de chaînage préfabriquées coûtent quelques euros et garantissent des cotes d'assemblage parfaites. Ne vous en privez pas.
Vous voilà armé pour affronter la pression de la terre et de l'eau avec une structure digne de ce nom. Avant de faire couler votre premier mètre cube de béton, faites une dernière ronde d'inspection. Avez-vous revérifié l'équerrage parfait de vos attentes de fondation ?
